显示字符串和内存检测

显示字符串

显示字符串其实就是反复调用BIOS显示字符风方式来显示一个完整的字符串，用于loader加载程序在初始化过程中显示进度、错误信息等。

具体代码采用内联汇编的形式，在C代码中嵌入汇编语句，使用__asm__关键字，加上__volatile__关键字避免编译器优化内联汇编语句（和C++非常像）

1
2
3
4
5
6
7
8
9
10
11
static void show_message(const char* message) {
    char c;
    while((c=*message++)!='\0') {  //在没有遇到结束符'\0'前循环显示指定字符
        //在c中使用汇编指令需要采取内联汇编的形式
        __asm__ __volatile__( //使用volatile关键字避免编译器对汇编语句的优化
            "mov $0xe, %%ah\n\t"
            "mov %[ch], %%al\n\t"
            "int $0x10"::[ch]"r"(c)
        );
    }
}

内存容量检测

使用的方法为INT 0x15, EAX = 0xE820

具体原理不是关注重点，因此直接忽略，

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
static void detect_memory(void) {  //检测内存容量，应该有128M
    uint32_t contID=0;
    uint32_t signature, bytes;
    SMAP_entry_t smap_entry;
    show_message("try to detect memory:");

    boot_info.ram_region_count=0;
    for(int i=0;i<BOOT_RAM_REGION_MAX;i++) {
        SMAP_entry_t* entry=&smap_entry;

        __asm__ __volatile__("int  $0x15"
				: "=a"(signature), "=c"(bytes), "=b"(contID)
				: "a"(0xE820), "b"(contID), "c"(24), "d"(0x534D4150), "D"(entry));
        if(signature != 0x534D4150) {
            show_message("failed\r\n");
            return;
        }

		if (bytes > 20 && (entry->ACPI & 0x0001) == 0) {
			// ignore this entry
            continue;
		}

        if(entry->Type == 1) { //ram中有一部分内存被硬件或其他设备占用，因此需要判断类型，type为1可以被操作系统使用
            boot_info.ram_region_cfg[boot_info.ram_region_count].start=entry->BaseL; //操作系统为32位操作系统，只需要读取低32位
            boot_info.ram_region_cfg[boot_info.ram_region_count].size=entry->LengthL; //同样只读低32位
            boot_info.ram_region_count++;
        }

        if(contID == 0) {  //如果contID为0，说明整个读取已经结束
            break;
        }
    }
    show_message("detect finish!\r\n");

}

切换保护模式

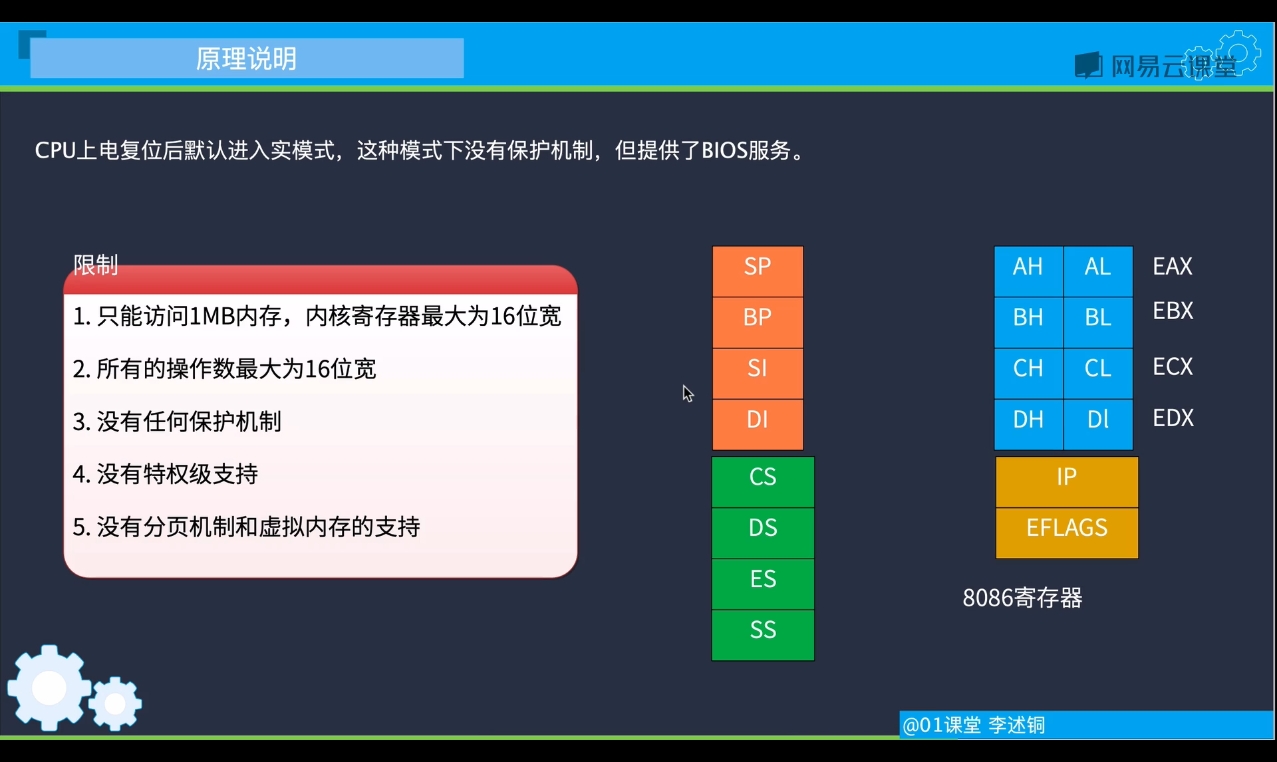

实模式

1

x86在上电启动后自动进入实模式，即16位工作模式，这种模式是最早期的8086芯片所使用的工作模式。早期的芯片设计得较简单、工作模式也较简单，所以有诸多限制：

  1. 最大只能访问1MB的内存：采用段值：偏移的方式访问，内核寄存器最大为16位宽。如段寄存器CS, DS, ES, FS, GS, SS均为16位宽，AX, BX, CX DX, SI, DI, SP等也均为16位宽
  2. 所有的操作数最大为16位宽，出栈入栈也以16位为单位
  3. 没有任何保护机制，意味着应用程序可以读写内存中的任意位置
  4. 没有特权级支持，意味着应用程序可以随意执行任何指令，例如停机指令、关中断指令
  5. 没有分页机制和虚拟内存的支持

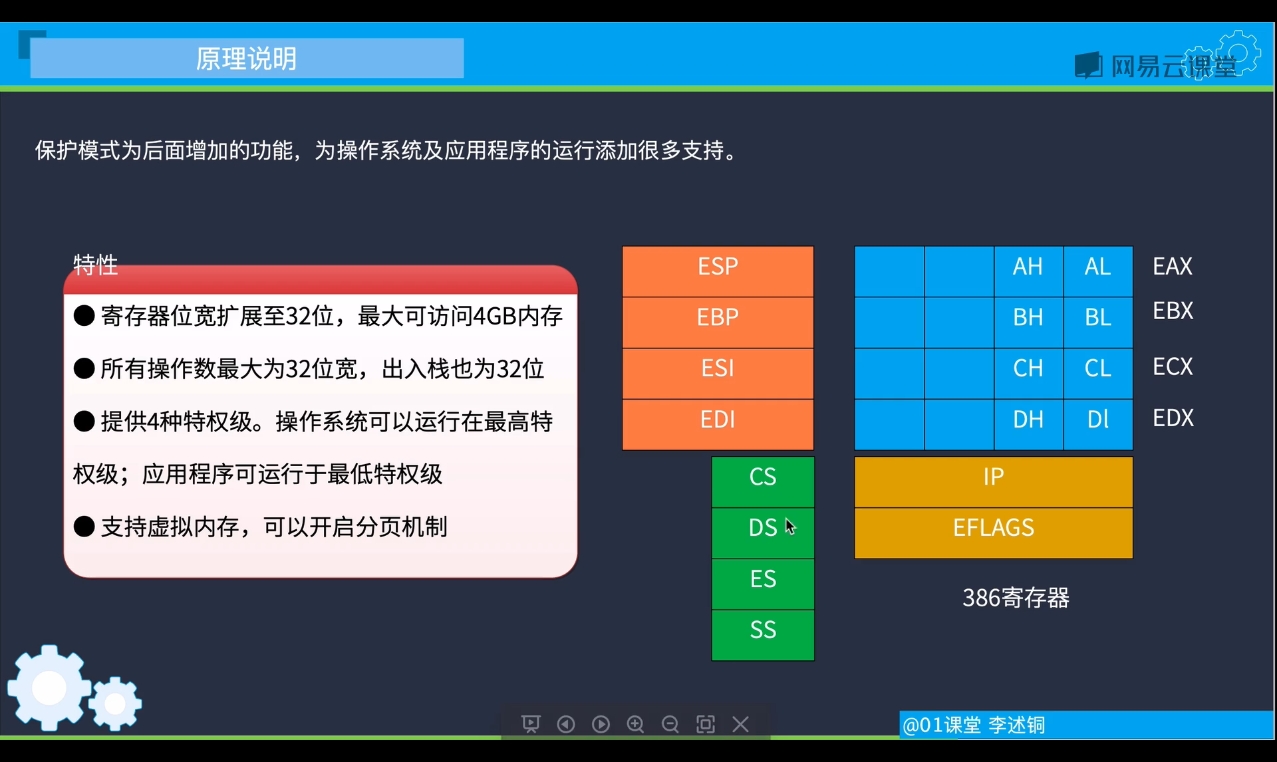

保护模式

2在后续的芯片设计中，intel为处理器增加了一些新的功能，可以实现某些保护功能，即保护模式。具体的特点如下：

  • 寄存器位宽扩展至==32位==，例如AX扩展至32位的EAX，最大可访问4GB内存
  • 所有操作数最大为32位宽，出入栈也为32位
  • 提供4种特权级。==操作系统可以运行在最高特权级，可执行任意指令；应用程序可运行于最低特权级，避免其执行某些特权指令，例如停机指令、关中断指令==
  • ==支持虚拟内存，可以开启分页机制==，以隔离不同的应用程序

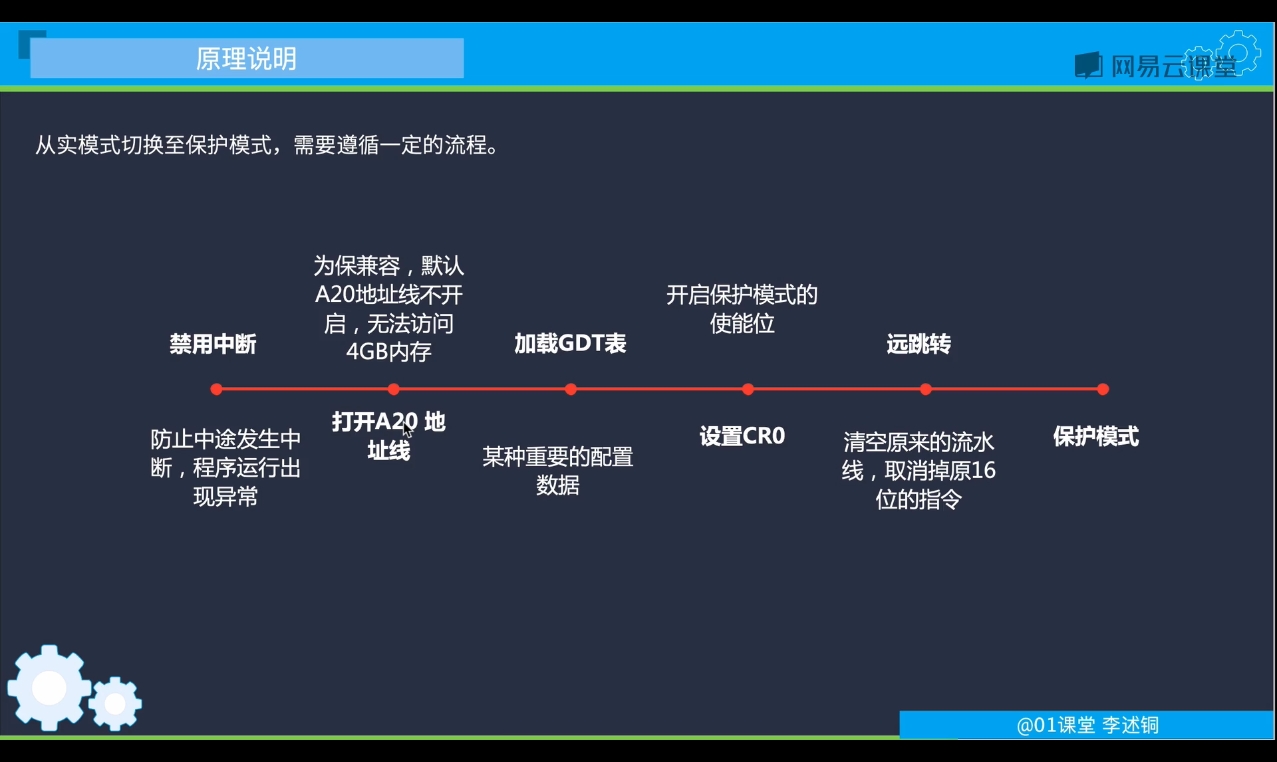

切换至保护模式

3要切换至保护模式，需要遵循以下流程。

  • 禁用中断，防止中途发生中断导致程序运行发生异常
  • 打开A20 地址线（为了保证后续的cpu可以兼容以前的程序运行：在早期的 IBM PC 中，地址线 A20 被硬连线到逻辑 0，导致 CPU 无法访问超过 1MB 的内存（2^20 = 1MB）。这是为了与旧版软件兼容。当切换到保护模式时，我们需要启用 A20 地址线，以便访问完整的 4GB 地址空间。）
  • 加载GDT表（GDT 是保护模式下的核心数据结构，定义了内存段的访问权限和基址。）
  • 设置CR0，开启保护模式使能位（也就是PE位）
  • 远跳转，清空流水线（当我们将 CR0 寄存器的 PE 位置 1 后，CPU 立即进入保护模式，但此时的指令流水线中仍然是按照实模式解释的指令。如果不清除这些指令，会导致严重的错误。）

函数如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
static void enter_protect_mode(void) {  //进入保护模式
    cli();  //关中断

    //启用A20地址线
    uint8_t v=inb(0x92);
    outb(0x92, v | 0x2);  //将读取的值与 0x2 进行按位或操作，设置第 2 位

    lgdt((uint32_t)gdt_table, sizeof(gdt_table));  //加载GDT表

    uint32_t cr0 = read_cr0(); //将CR0寄存器的PE位置为1，开启保护模式使能位
    write_cr0(cr0 | (1<<0));  //1<<0：生成值 0x00000001，与CR0或，将第0位设置为1

    //清空流水线
    far_jump(8, (uint32_t)protect_mode_entry);

}

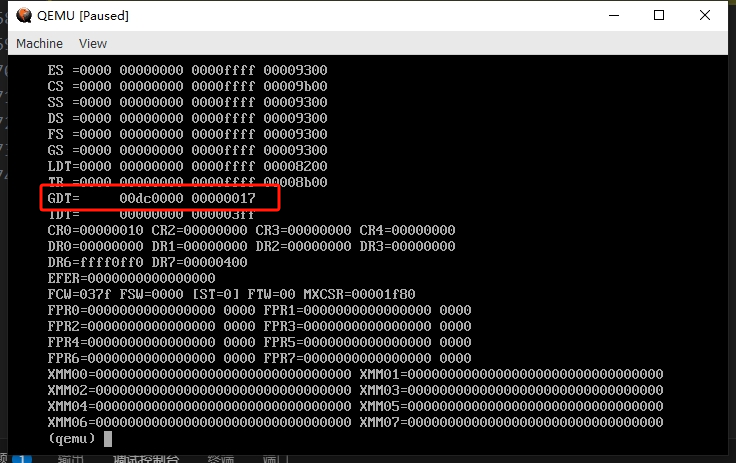

使用lgdt进行GDT表加载时，需要注意qemu上的gdt表是否成功写入，以及gdt_table的地址与qemu上的registers地址是否一致

3

3

磁盘读取

loader还需要从硬盘中读取数据（如解析文件系统，加载操作系统内核等）加载到内存中执行

在实模式是，是采用软中断的方式读取磁盘，进入保护模式之后就需要重新设置磁盘读取的方式。这里采用的是LBA48模式

LBA48模式将硬盘上所有的扇区看成线性排列，没有磁盘、柱面等概念，因此访问起来更加简单，扇区序号从0开始。其访问序列如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
static void read_disk(uint32_t sector, int sector_count, uint8_t * buf) {
    //设置设备选择寄存器0x1F6
    outb(0x1F6, 0xE0); //选择硬盘：主盘或从盘
    //0x1F6寄存器每位设置，1110 0000
    // - 位7: 1（固定为1，表示启用LBA模式）
    // - 位6: 1（LBA模式标志位）
    // - 位5: 1（固定为1，可能用于兼容性）
    // - 位4: 0（选择主盘Master，若为1则选择从盘Slave）
    // - 位3-0: 0（LBA地址的高4位，此处为0）


    //发送扇区数量的高八位
    outb(0x1F2, (uint8_t)(sector_count >> 8));
    //发送LBA地址的高4字节（分四次发送，每次一字节）
    outb(0x1F3, (uint8_t)(sector >> 24));
    outb(0x1F4, 0);
    outb(0x1F5, 0);

    // 发送扇区数量的低8位和完整LBA地址（覆盖之前的部分设置）
    outb(0x1F2, (uint8_t)sector_count);
    outb(0x1F3, (uint8_t)sector);
    outb(0x1F4, (uint8_t)(sector >> 8));
    outb(0x1F5, (uint8_t)(sector >> 16));

    // 发送读取命令（0x24 = READ SECTORS EXT，扩展读取命令）
    outb(0x1F7, 0x24);

    uint16_t * data_buf = (uint16_t *)buf;

    while(sector_count--) {
        // 等待硬盘就绪（轮询状态寄存器0x1F7）
        // 状态寄存器的位7=1表示硬盘忙，位3=1表示数据就绪
        // 当状态为0x08（即0000 1000）时，表示数据就绪且不忙
        while((inb(0x1F7) & 0x88) != 0x8) {}

        // 读取当前扇区数据（每扇区通常为512字节 = 256个16位字）
        for(int i=0 ; i<SECTOR_SIZE / 2 ; i++) {
            *data_buf++=inw(0x1F0);
        }
    }

}

这里的outb、intb、inw都是由内联汇编定义的函数，分别是按照8位写数据、读数据，还有按照16位读数据，具体就不赘述了。

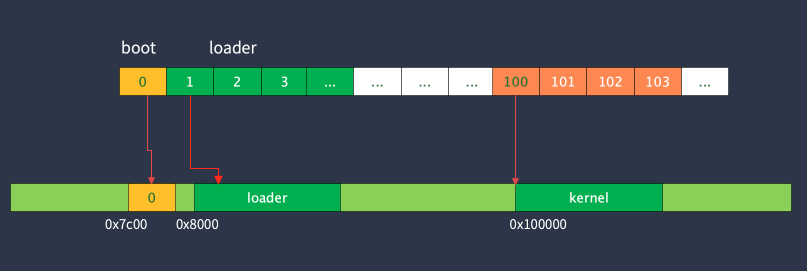

完成这些步骤后磁盘的空间使用情况如下：

（实际上，上述位置的确定并不唯一，可自行选择合适的地址，只要保证loader能够正确加载即可。
可以看到，在第100扇区之前预留了比较大的空间，目的是以后loader代码量增大时，有足够的空间存放，不必再临时调整kernel的位置。）


完成以上步骤后，loader加载程序就大体实现了，后面就需要将从loader中获取的启动信息（如内存容量）传递给内核。

内核工程的创建

创建kernel文件夹与init子文件夹，创建好相应的头文件等，然后从loader跳转到kernel工程中来，将kernel代码放在第100扇区的位置，然后在loader中跳转到0x100000的位置。

1
2
3
4
5
6
7
void load_kernel(void) {
    // 从第100个扇区开始，大小是500KB，放到1Mb以上的内存位置，因为是保护模式，可以使用1MB以上的内存空间
    read_disk(100, 500, (uint8_t *)SYS_KERNEL_LOAD_ADDR);
    // kernel的跳转代码
    ((void (*)(void))SYS_KERNEL_LOAD_ADDR)();
    for (;;) {}
}

向内核传递启动信息

定义一个kernel_init函数，并且传入启动信息，这里涉及到了一些调用函数的函数栈的变化。

举一个例子：

1
2
3
4
5
6
7
8
void kernel_init(boot_info_t * boot_info) {
    int a = 1, b = 2;
    test(a, b);
    for(;;) {}
}
int test (int a, int b) {
    return a + b;
}

在32位系统下，调用上述函数时，就会是这样的过程：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
void kernel_init(boot_info_t *boot_info) {
    // 1. 函数开头：建立栈帧
    push %ebp        // 保存调用者（父函数）的 ebp
    mov %esp, %ebp   // 让 kernel_init 的 ebp 指向当前栈顶（刚压入的旧 ebp 位置）。
    sub $0x10, %esp  // 分配 16 字节空间给 kernel_init 的局部变量（a、b 等）。

    /*栈帧状态：
        栈底（高地址） →  旧ebp（父函数的ebp）
                        返回地址（父函数调用kernel_init的返回地址，图里未画全）
                        局部变量空间（16字节，未初始化）
		栈顶（低地址） ←  kernel_init的esp（sub $0x10后，esp指向这里）
    */

    // 2. 定义局部变量
    int a = 1, b = 2;
    // 对应汇编：
    // movl $0x1, -0x4(%ebp)  → a = 1（存在 ebp-4）
    // movl $0x2, -0x8(%ebp)  → b = 2（存在 ebp-8）
    /*栈帧状态：
        栈底 →  旧ebp（父函数）
                返回地址（父函数）
                局部变量a=1（ebp-4）
                局部变量b=2（ebp-8）
                剩余局部变量空间（8字节，图里简化了）
        栈顶 ←  kernel_init的esp
    */

    // 3. 调用 test(a, b)
    test(a, b);
    // 对应汇编：
    // push -0x8(%ebp)  → 压入 b（从右往左传参）
    // push -0x4(%ebp)  → 压入 a
    // call 1000c <test> → 压入返回地址
    /*栈帧状态：
    	栈底 →  旧ebp（父函数）
                返回地址（父函数）
                局部变量a=1
                局部变量b=2
                参数b=2（刚压入的）
                参数a=1（刚压入的）
                返回地址（kernel_init → test的返回地址）
		栈顶 ←  kernel_init的esp（call后，esp指向这里）
    */

    // 4. 死循环（省略细节）
    for (;;) {}
}

int test(int a, int b) {
    // 1. 函数开头：建立栈帧
    push %ebp        // 保存旧ebp（kernel_init的ebp）
    mov %esp, %ebp   // 新ebp = 旧esp

    // 2. 计算返回值 a + b
    return a + b;
    // 对应汇编：
    // mov 0x8(%ebp), %edx  → a = ebp+8
    // mov 0xc(%ebp), %eax  → b = ebp+c
    // add %edx, %eax       → 返回值 = a + b

    // 3. 函数结尾：销毁栈帧
    pop %ebp         // 恢复旧ebp（kernel_init的ebp）
    ret              // 弹出返回地址，回到kernel_init

    /*test栈帧状态：
    	栈底 →  旧ebp（父函数）
                返回地址（父函数）
                局部变量a=1
                局部变量b=2
                参数b=2
                参数a=1
                返回地址（kernel_init → test）
                旧ebp（kernel_init的ebp）  → test的ebp指向这里！
		栈顶 ←  test的esp（push %ebp后，esp指向这里）
    */
}

实操

将以上栈帧变化反映到项目中就是将loader中读取到的相关配置信息（比如存储内存容量信息的结构体boot_info）传递给内核，采取的就是调用函数的方式

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
_start:
    # 第一种方法
    # push %ebp
    # mov %esp, %ebp
    # mov 0x8(%ebp), %eax
    # push %eax

    # 第二种方法
    # mov 4(%esp), %eax
    # push %eax

    # 第三种方法
    push 4(%esp)

    # kernel_init(boot_info)
    call kernel_init


    /*
    	流程相当于：
    	从start的栈中取出参数boot_info并放入eax寄存器中 --> eax寄存器入栈 --> 执行call指令（调用函数）
    */

代码/数据段与链接脚本

GCC工具链默认以.text, .rodata, .data, .bss存储代码和数据。具体来说是：

.text: 存储编译后可执行代码（机器指令），如函数体、条件判断、循环逻辑等

.rodata: 存储程序中声明的只读数据

.data: 存储程序中已初始化的全局变量和静态变量

.bss: 存储程序中未初始化的全局变量和静态变量（初始化为0）

也可以自定义链接脚本（lds文件），此时的Cmakelist.txt的配置需要修改成自定义的链接脚本：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
SECTIONS
{
    . = 0x100000; // 起始地址，这里可以修改为别的地址
	.text : {
		*(.text) // 将所有的目标文件的.text文件都放到一个.text文件中，下同
	}
	.rodata : {
		*(.rodata)
	}
	.data : {
		*(.data)
	}
	.bss : {
		*(.bss)
	}
}

加载内核映像文件

linux的可执行文件通常为.elf结尾的文件格式，该文件中包含了上面提到的.text, .rodata, .data, .bss隔断的信息，通常解析该文件，找到program header table，并从该表中读取出相应的代码、数据段等相关信息，并将代码和数据加载到对应的内存中，完成整个加载过程。

文件具体的格式就不需要很细致的了解了，具体的加载过程如下：

  • 初步检查elf header的合法性（检查开头的格式）
  • 通过elf header->e_phoff定位到programe header table，遍历elf header->e_phnum次，加载各个段
    • 从文件位置p_offset处读取filesz大小的数据，写入到内存中paddr的位置处
    • 如果p_filesz < p_memsz，则将部分内存清零（bss区初始化）
  • 取elf header->e_entry，跳转到该地址运行。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
static uint32_t reload_elf_file (uint8_t * file_buffer) {
    Elf32_Ehdr * elf_hdr = (Elf32_Ehdr *)file_buffer;
    /*检查传入的文件是否是elf文件*/
    if ((elf_hdr->e_ident[0] != 0x7F) || (elf_hdr->e_ident[1] != 'E') ||
        (elf_hdr->e_ident[2] != 'L') ||(elf_hdr->e_ident[3] != 'F') ) {
            return 0;
    }
    // 从文件中加载程序头，将内容拷贝到相应的位置，提取相应的数据
    for(int i = 0;i < elf_hdr->e_phnum; i++) {
        Elf32_Phdr * phdr = (Elf32_Phdr *)(file_buffer + elf_hdr->e_phoff) + i;
        if (phdr->p_type != PT_LOAD) {
            continue;
        }

        uint8_t * src = file_buffer + phdr->p_offset;  //起始地址
        uint8_t * dst = file_buffer + phdr->p_paddr;  //目的地址

        // 复制操作，传输text和rodata段是没问题的，但是在elf文件中data和bss段是存放在一起的，没办法通过这种方式读取
        // 并且bss段存放未初始化的数据，也就是全零，只需要知道全零的区域有多大就够了
        for(int j = 0; j<phdr->p_filesz; j++) {
            *dst++ = *src++;
        }

        /*获取结束地址*/
        dst = (uint8_t *)phdr->p_paddr + phdr->p_filesz;

        // memsz和filesz不相等时，后续要填0
        for(int j = 0; j < phdr->p_memsz - phdr->p_filesz; j++) {
            *dst++ = 0;
        }

        return elf_hdr->e_entry;
    }
}

/*最终从磁盘上加载内核的代码如下*/
void load_kernel(void) {
    read_disk(100, 500, (uint8_t *)SYS_KERNEL_LOAD_ADDR);

    /*用于解析在1Mb内存处存放的elf文件，提取代码和数据，放在64Kb（0x10000）开始的位置*/
    reload_elf_file((uint8_t *)SYS_KERNEL_LOAD_ADDR);
    /*跳转到kernel入口处的地址，与1Mb地址0x100000注意区分，那里是放置kernel.lef文件的地址*/
    uint32_t kernel_entry = reload_elf_file((uint8_t *)SYS_KERNEL_LOAD_ADDR);
    if(kernel_entry == 0) {  //获取错误直接死机
        die(-1);
    }

    ((void (*)(boot_info_t *))kernel_entry)(& boot_info);
    for (;;) {}
}
