中断与异常处理

加载出内核后，后续的代码基本就是对内核的设计，首先就是对中断和异常处理的设计。

创建GDT表及其表项

x86架构（IA32 模式 ）支持两种存储模式，分段式存储和分页式存储。

  • 分段：先通过分段机制，把逻辑地址（由段选择器和偏移量组成 ）转换为线性地址。利用 全局描述符表（GDT）、局部描述符表（LDT ）等，依据段选择器找到对应的段描述符，算出线性地址 。这是 x86 内存管理的基础，用于划分内存段、设置访问权限等。

    • 分段机制：
      1. 将线性地址空间转变为多个段（segments）。
      2. 每个段带有相关的保护机制
      3. 有多种类型的段：数据、代码、门、tss
      4. 使用的地址为逻辑地址，即段选择子（指向GDT或LDT中的段描述符）+偏移

  • 分页：可选启用，若启用，线性地址会经分页机制转换为物理地址。通过页目录（Page Directory ）、页表（Page Table ）等结构，把线性地址按页（如 4KB 页 ）拆分，映射到物理内存页，可实现虚拟内存、内存共享、内存保护细化等，还能隐藏物理内存细节，让程序使用连续虚拟地址，实际对应物理内存可离散。

    • 分页机制
      1. 将线性地址转换为物理地址
      2. 通过虚拟内存机制，用磁盘空间扩展物理内存的容量
      3. 按需加载等功能

这里主要关注分段式存储中的GDT表。

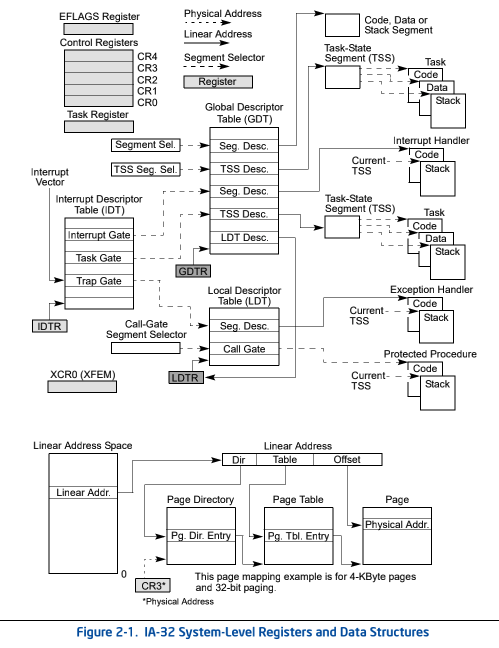

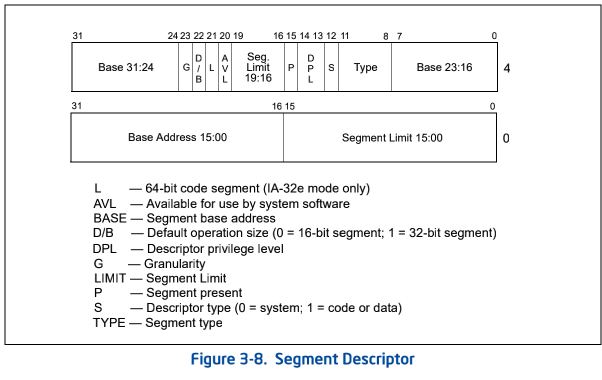

GDT是x86架构下（尤其是保护模式）用于内存管理和保护的数据结构，本质是一个数组，每个元素叫做段描述符，占八个字节，段描述符控制者个隔断的起始地址、大小和访问属性（当前指令具体访问哪个段则由段寄存器决定），包含：

段描述符内容

Seg. Desc.（通用段描述符）

  • 作用：描述最基础的内存段，比如 代码段（Code Segment）、数据段（Data Segment）、栈段（Stack Segment） 。
  • 内容：存了段的基地址（Base）、段界限（Limit）、访问权限（如只读 / 可写、特权级） 等。程序里的 CS（代码段寄存器）、DS（数据段寄存器）、SS（栈段寄存器），最终都会通过这类描述符找到实际内存位置。

TSS Desc.（任务状态段描述符）

  • TSS ：TSS（Task State Segment）是一块内存区域，存着任务的上下文（比如寄存器值、栈指针、特权级），切换任务时，CPU 会自动从 TSS 恢复 / 保存现场。
  • TSS Desc. 作用：把 TSS 当普通内存段 “描述” 起来，让 CPU 能找到它的基地址、大小、权限。图里多个 TSS Desc.，对应多任务场景下不同任务的 TSS。

LDT Desc.（局部描述符表描述符）

  • **LDT ：LDT（Local Descriptor Table）是 “局部版 GDT”，一个任务（进程）可以有自己的 LDT，存专属的段描述符（比如用户态程序的私有代码段、数据段 ）。
  • LDT Desc. 作用：把 LDT 本身当一个特殊段，用 LDT Desc. 描述它的位置、大小、权限，让 CPU 能找到并访问这个任务的 LDT。


创建一个GDT表结构体：

1
2
3
4
5
6
7
8
9
typedef struct _segment_desc_t  /*定义GDT表结构体*/
{
    uint16_t limit15_0;  /*段界限*/
    uint16_t base15_0; /*基地址*/
    uint8_t base23_16;
    uint16_t attr; /*属性*/
    uint8_t base31_24;

}segment_desc_t;

初始化GDT表：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
/*初始化GDT表中的固定表项*/
void segment_desc_set(int selector, uint32_t base, uint32_t limit, uint16_t attr) {
    segment_desc_t * desc = gdt_table + selector / sizeof(segment_desc_set); /*左移三位，也就是除以8*/
    desc->limit15_0 = limit & 0xFFFF;
    desc->attr = attr | (((limit>>16) & 0xF) << 8);
    desc->base15_0 = base & 0xFFFF;
    desc->base23_16 = (base >> 16) & 0xFF;
    desc->base15_0 = (base >> 24) & 0xFF;
}

/*对GDT表进行初始化*/
void init_gdt(void) {
    for(int i =0; i < GDT_TABLE_SIZE; i++) {  /*暂时清零*/
        segment_desc_set(i * sizeof(segment_desc_set), 0, 0, 0);
    }
}

分段模型

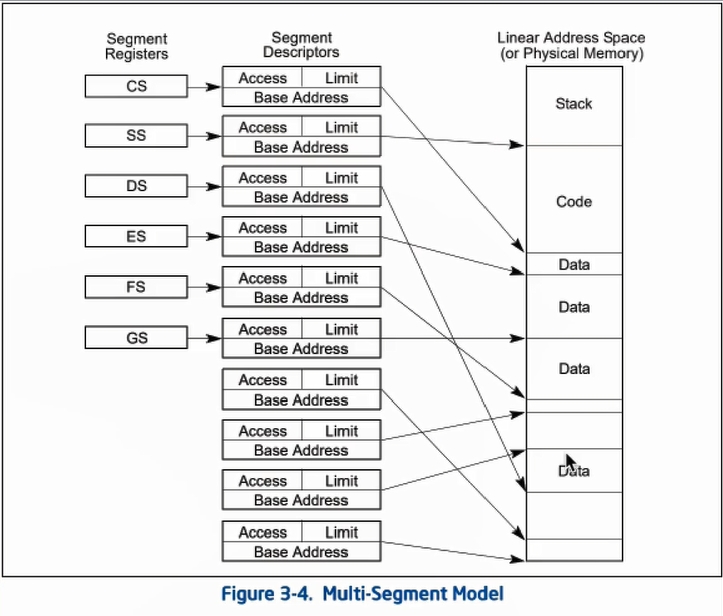

多段模型（Multi - Segment Model）

把内存拆成多个独立的段，每个段都有自己的基地址、长度、访问权限，不同类型的段分工明确：CS 指向代码段（存程序指令 ）、SS 指向栈段（存函数调用的临时数据 ）、DS/ES 等指向数据段（存变量 ） 。

3

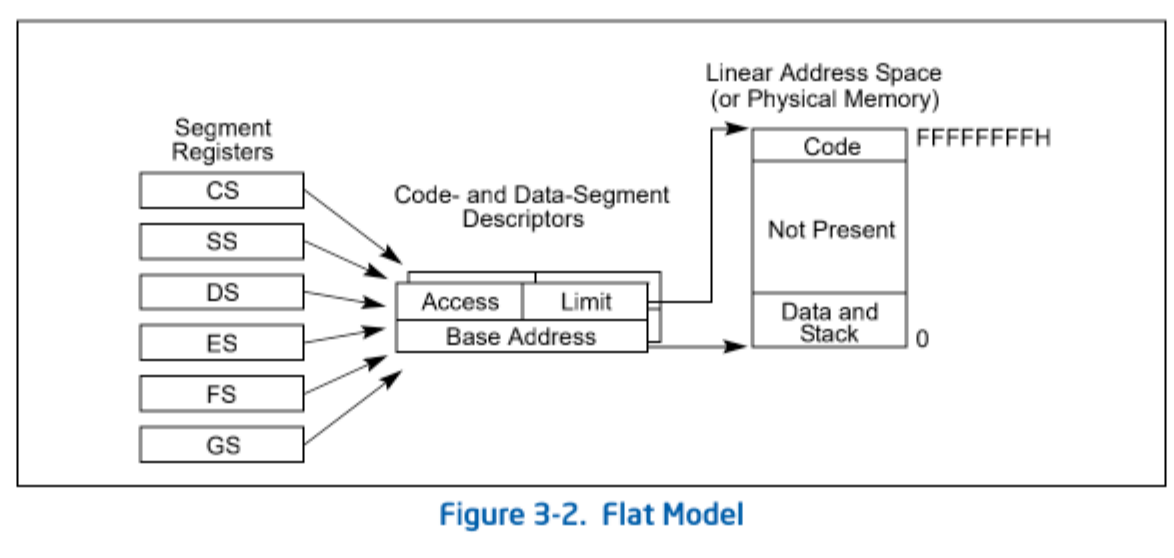

平坦模型

他是多段模型的简化版，把整个内存（或线性地址空间）当成一整块连续的区域使用。

只使用了两个段：代码段和数据段。段基是地址均为0，limit大小为4GB（32位系统），这样逻辑地址的偏移量直接对应线性地址，段选择子也就失去实际意义。

逻辑地址转换到线性地址的过程

  1. 从段寄存器获取段选择子
  2. 根据选择子在GDT表中获取基地址
  3. 线性地址=基地址+偏移量，如果无分页机制，则直接为物理地址

5CC

重新加载GDT表

在loader_16中有设置过一个GDT表，没有解释每个值的意义，现在了解了GDT表项的含义，在kernel中重新加载GDT表，用到的模式就是平坦模式，只需要初始化两个段，数据段和代码段：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
void init_gdt(void) {
	// 全部清空
    for (int i = 0; i < GDT_TABLE_SIZE; i++) {
        segment_desc_set(i << 3, 0, 0, 0);
    }

    //数据段
    segment_desc_set(KERNEL_SELECTOR_DS, 0x00000000, 0xFFFFFFFF,
                     SEG_P_PRESENT | SEG_DPL0 | SEG_S_NORMAL | SEG_TYPE_DATA
                     | SEG_TYPE_RW | SEG_D | SEG_G);

    // 只能用非一致代码段，以便通过调用门更改当前任务的CPL执行关键的资源访问操作
    segment_desc_set(KERNEL_SELECTOR_CS, 0x00000000, 0xFFFFFFFF,
                     SEG_P_PRESENT | SEG_DPL0 | SEG_S_NORMAL | SEG_TYPE_CODE
                     | SEG_TYPE_RW | SEG_D | SEG_G);


    // 加载gdt
    lgdt((uint32_t)gdt_table, sizeof(gdt_table));

// 给出一些宏定义的意义
    #define SEG_G           (1 << 15)  /* 粒度标志(Granularity)：0=Limit单位为字节，1=Limit单位为4KB页 */
	#define SEG_D           (1 << 14)  /* 默认操作数大小(Default Operation Size)：
                           * 代码段：0=16位，1=32位（64位系统中为48位）
                           * 栈段：0=16位栈指针，1=32位栈指针(ESP/EBP) */
	#define SEG_P_PRESENT   (1 << 7)  /* 段存在标志(Present)：1=段在内存中，0=段不在内存（访问时触发异常） */

	#define SEG_DPL0        (0 << 5)  /* 描述符特权级(DPL)：0=最高特权级（内核模式） */
	#define SEG_DPL3        (3 << 5)  /* 描述符特权级(DPL)：3=最低特权级（用户模式） */

	#define SEG_S_SYSTEM    (0 << 4)  /* 描述符类型标志(S)：0=系统段（如TSS、LDT） */
	#define SEG_S_NORMAL    (1 << 4)  /* 描述符类型标志(S)：1=普通段（代码段/数据段） */

	#define SEG_TYPE_CODE   (1 << 3)  /* 段类型标志(Type字段)：C=1表示代码段（需配合S=1使用） */
	#define SEG_TYPE_DATA   (0 << 3)  /* 段类型标志(Type字段)：C=0表示数据段（需配合S=1使用） */

	#define SEG_TYPE_RW     (1 << 1)  /* 读写权限标志(Type字段)：
                                    * 数据段：R/W=1表示可写（W标志）
                                    * 代码段：R/W=1表示可读（R标志） */

后面可以在GDT表中增加一些特殊的描述符：门描述符（用于控制程序流程的跳转），包括中断门、陷阱门、任务门。

异常与中断

在程序运行的过程中，有可能会发生各种异常事件，CPU需要跳转到相应的程序对这些事件进行处理。门描述符就是处理异常和中断的中间层。

异常（Exception）

  • 定义：由 CPU 内部事件触发的同步事件，与当前执行的指令直接相关。
  • 触发原因：
    • 错误（Fault）：如缺页异常（Page Fault）、除零错误。
    • 陷阱（Trap）：如系统调用（通过int指令主动触发）。
    • 终止（Abort）：如硬件故障、无法恢复的错误。
  • 特点：
    • 同步性：与指令执行严格同步，==发生在指令执行期间==。
    • 可预测性：通常由程序逻辑或硬件状态引发（如访问非法内存）。

中断（Interrupt）

  • 定义：由 CPU 外部设备（如键盘、网卡）或内部定时器触发的异步事件。
  • 触发原因：
    • 硬件中断：外设（如鼠标、硬盘）通过中断控制器（如 8259A、IOAPIC）向 CPU 发送信号。
    • 软件中断：通过特定指令（如 x86 的INT n）触发，常用于系统调用。
  • 特点：
    • 异步性：==与当前指令执行无关==，可能随时发生，由外部事件引起。
    • 突发性：由外部设备状态变化引发（如按键按下、数据到达）。

门描述符

门描述符是异常 / 中断处理的中间层，存储在IDT（中断描述符表）中负责：

  1. 地址映射：将中断向量号映射到具体的处理程序地址。
  2. 权限控制：限制哪些特权级的代码可以触发该异常 / 中断。
  3. 上下文切换：自动处理特权级切换（如从用户态到内核态）和堆栈切换。

当 CPU 接收到异常或中断信号时，执行以下步骤：

  1. 获取向量号：
    • 异常：由 CPU 自动生成（如除零错误对应向量号 0）。
    • 中断：通过中断控制器（如 IOAPIC）获取向量号（如键盘中断对应 0x21）。
  2. 查找门描述符：
    • 向量号作为索引，从 IDT 中找到对应的门描述符（例如，向量号 0 对应 IDT [0]）。
  3. 验证权限：
    • 比较当前特权级（CPL）与门描述符的 DPL（描述符特权级）：
      • 若 CPL ≤ DPL，允许访问；否则触发一般保护故障（#GP）。
  4. 执行处理程序：
    • 根据门描述符中的段选择子和偏移量，跳转到处理程序。
    • 对于中断门和陷阱门，自动保存当前上下文（如 EFLAGS、CS、EIP）。

中断门描述符与IDT表

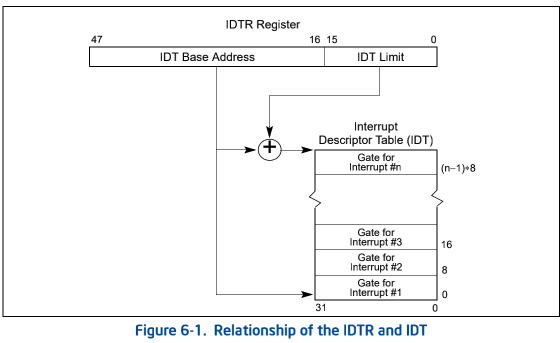

IDT表配置类似于GDT表，由一个寄存器指向：IDTR寄存器，内部存放门描述符。

门描述符只存放了基地址和界限信息。

6

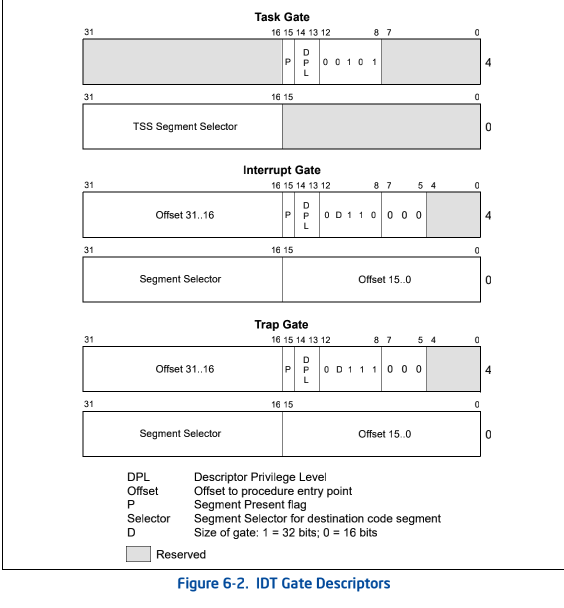

本项目主要实现中断门描述符的功能，其中interrupt gate中segment selector指定了代码段的选择子，offset指定了偏移。即二者结合，指定了各表项对应的异常/中断的处理程序的首地址。

7

地址生成如下：

  1. 根据向量号取IDT中的对应表项，
  2. 从IDT表项取选择子
  3. 用选择子从GDT表中查找段的首地址，
  4. 将段首地址+IDT表项中的偏移量，生成处理程序的首地址
  5. 跳转至首地址运行。

首先与GDT表类似，将IDT表初始化为全零，后续会将具体的异常中断处理程序与IDT表项进行关联。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
# 初始化为全0
void irq_init (void) {
    for (int i = 0;i < IDE_TABLE_NR; i++) {
        gate_desc_set(idt_table + i,0, 0, 0);
    }

    lidt((uint32_t)idt_table, sizeof(idt_table));  //重新加载
}

static inline void lidt(uint32_t start, uint32_t size) {  //与lgdt十分相似
	struct {
		uint16_t limit;
		uint16_t start15_0;
		uint16_t start31_16;
	} idt;

	idt.start31_16 = start >> 16;
	idt.start15_0 = start & 0xFFFF;
	idt.limit = size - 1;

	__asm__ __volatile__("lidt %[g]"::[g]"m"(idt));
}

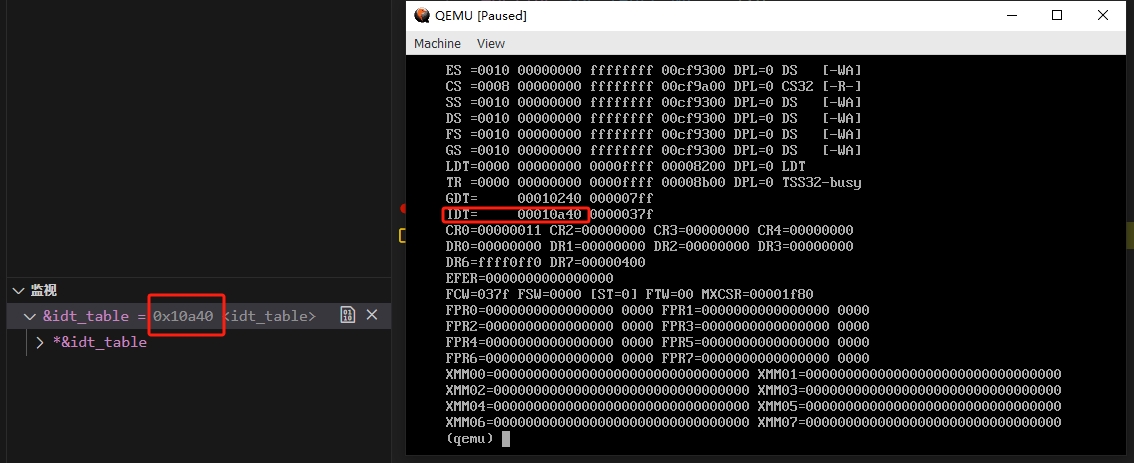

初始化并加载成功后，IDT表的首地址与qemu显示的寄存器信息一致：

idt加载后，首地址能对上

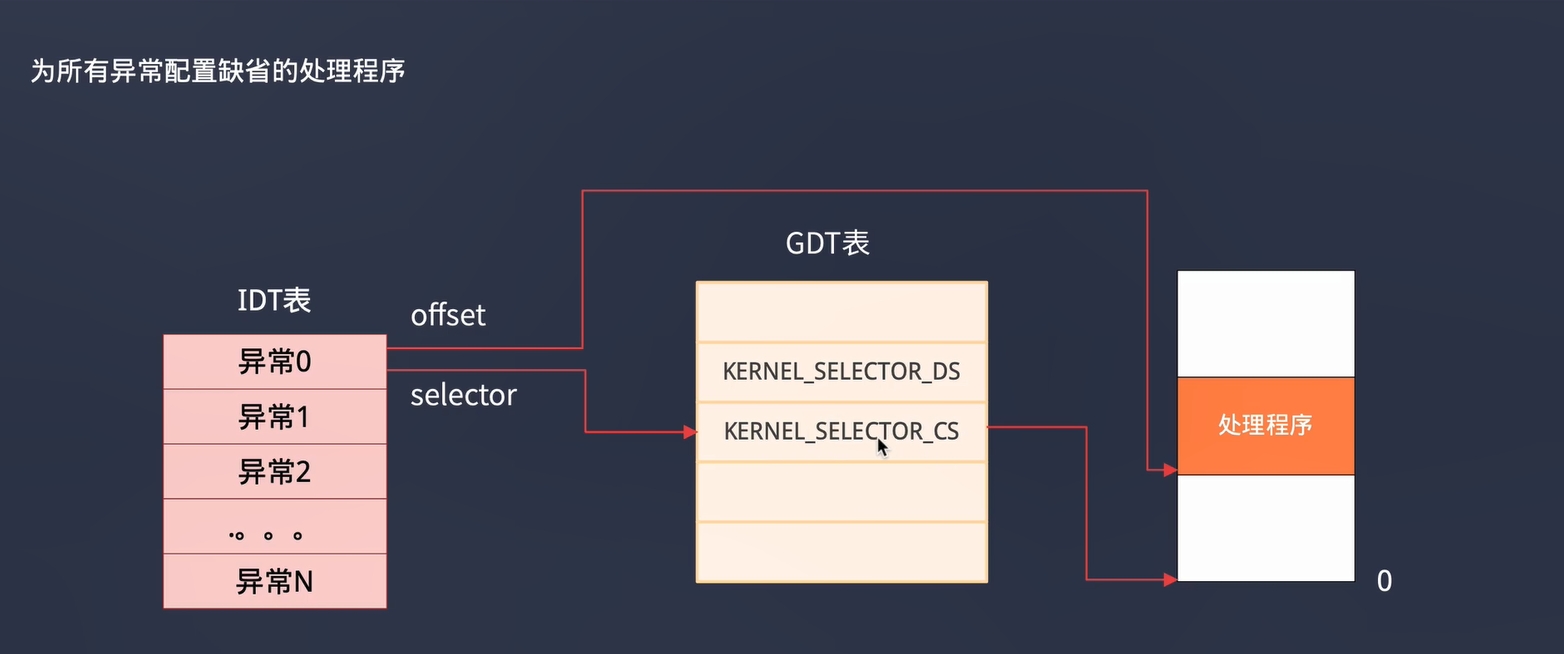

下面就是为所有异常配置缺省的处理程序，采用平坦模型，所有段的起始地址都为0，通过offset来找到对应处理程序的地址：

8

发生除零异常：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
void init_main(void) {
    int a = 3 / 0;  // 除零触发异常
    for (;;) {}
}

static void do_default_handler (const char * message) {
    for (;;) {}  //死机处理
}

void do_handler_unknown (void) {
	do_default_handler("Unknown exception.");
};

/**
 * @brief 中断和异常初始化
 */
void irq_init(void) {
	for (uint32_t i = 0; i < IDT_TABLE_NR; i++) {
    	gate_desc_set(idt_table + i, KERNEL_SELECTOR_CS, (uint32_t) exception_handler_unknown,  /* 这个函数使用汇编语言编写，因为部分关键操作必须使用特定汇编指令（如cli关中断、sti开中断、iret中断返回），这些指令无对应的 C 语言关键字，需通过汇编内嵌或独立汇编文件实现。 */
                  GATE_P_PRESENT | GATE_DPL0 | GATE_TYPE_IDT);
	}
	lidt((uint32_t)idt_table, sizeof(idt_table));
}

exception_handler_unknown:
	// 保存所有寄存器
	pusha
	push %ds
	push %es
	push %fs
	push %gs

	// 调用中断处理函数
	call do_handler_unknown

	// 恢复保存的寄存器
	pop %gs
	pop %fs
	pop %es
	pop %ds
	popa
	iret

解析异常栈信息

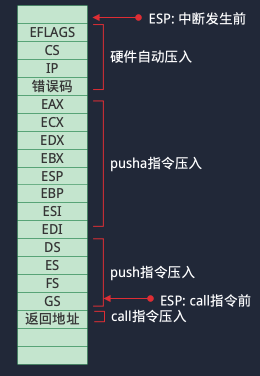

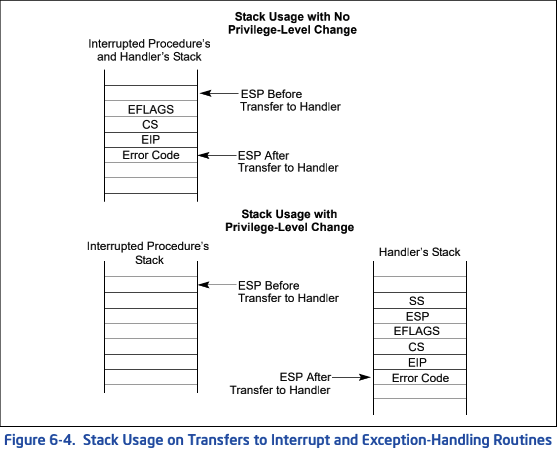

这里主要实现具体在哪个位置触发了异常，异常发生时，会有一部分信息被自动压入栈中，包括EFLAGS、CS、EIP和错误码：

9

并且在发生异常后我们通过代码也主动保存了一部分信息，最终我们保存的信息如下：

10

但是可以看出来如果将这些信息全部作为参数传入函数中处理，参数会变得非常长，因此可以看作为结构体，将该结构体的指针也就是ESP寄存器，将结构体指针作为参数传入会更加简洁。

利用宏重用异常处理代码

x86架构保护模式下的异常与中断表定义了非常多的宏，如果针对这些异常分别添加处理函数，就需要复制多次类似的汇编代码编写的处理程序，而这些处理程序的区别只在调用的对应c代码，因此利用gcc工具链中汇编代码中的宏功能，实现类似C语言中的define功能，从而达到重用代码的目的。

如果要定义宏，需要使用.macro和.endm伪指令。其基本示例如下：

.macro 宏的名称 参数0, 参数1….
汇编代码
.endm

其中参数是可选的，也可给参数一个缺省值，例如：

  • .macro comm — 定义一个comm宏，不需要参数
  • .macro plus1 p, p1 — 定义一个plus1宏，带参数p和p1
  • .macro plus1 p p1 — 定义一个plus1宏，带 参数p和p1(用空格分隔)
  • .macro reserve_str p1=0 p2 — 定义一个reserve宏，带p1和p2参数，其中p1的缺省值为0

在宏的内部，==可以通过\参数名的方式去引用参数== ，例如：

   .macro  sum from=0, to=5
    .long   \from
    .if     \to-\from
    sum     "(\from+1)",\to
    .endif
    .endm

具体实现为：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
.macro exception_handler name num with_error_code
	    .extern do_handler_\name
		.global exception_handler_\name
	exception_handler_\name:
		// 如果没有错误码，压入一个缺省值
		// 这样堆栈就和有错误码的情形一样了
		.if \with_error_code == 0
			push $0
		.endif

		// 压入异常号
		push $\num

		// 保存所有寄存器
		pushal
		push %ds
		push %es
		push %fs
		push %gs

		// 调用中断处理函数
		push %esp
		call do_handler_\name
		add $(1*4), %esp		// 丢掉esp

		// 恢复保存的寄存器
		pop %gs
		pop %fs
		pop %es
		pop %ds
		popal

		// 跳过压入的异常号和错误码
		add $(2*4), %esp
		iret
.endm

//调用
exception_handler unknown, -1, 0
exception_handler divider, 0, 0
exception_handler Debug, 1, 0
exception_handler NMI, 2, 0
exception_handler breakpoint, 3, 0
exception_handler overflow, 4, 0
exception_handler bound_range, 5, 0
exception_handler invalid_opcode, 6, 0
exception_handler device_unavailable, 7, 0
exception_handler double_fault, 8, 1
exception_handler invalid_tss, 10, 1
exception_handler segment_not_present, 11, 1
exception_handler stack_segment_fault, 12, 1
exception_handler general_protection, 13, 1
exception_handler page_fault, 14, 1
exception_handler fpu_error, 16, 0
exception_handler alignment_check, 17, 1
exception_handler machine_check, 18, 0
exception_handler smd_exception, 19, 0
exception_handler virtual_exception, 20, 0

// 硬件中断
exception_handler timer, 0x20, 0

发生异常后，会根据错误码等跳转到相应的handler函数，并且使CPU暂停执行：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
static void do_default_handler (exception_frame_t * frame, const char * message) {
    for (;;) {hlt();}  //暂停，使用内联函数实现
}

void do_handler_unknown (exception_frame_t * frame) {
	do_default_handler(frame, "Unknown exception.");
}

void do_handler_divider(exception_frame_t * frame) {
	do_default_handler(frame, "Device Error.");
}

void do_handler_Debug(exception_frame_t * frame) {
	do_default_handler(frame, "Debug Exception");
}

void do_handler_NMI(exception_frame_t * frame) {
	do_default_handler(frame, "NMI Interrupt.");
}

void do_handler_breakpoint(exception_frame_t * frame) {
	do_default_handler(frame, "Breakpoint.");
}

void do_handler_overflow(exception_frame_t * frame) {
	do_default_handler(frame, "Overflow.");
}

void do_handler_bound_range(exception_frame_t * frame) {
	do_default_handler(frame, "BOUND Range Exceeded.");
}

void do_handler_invalid_opcode(exception_frame_t * frame) {
	do_default_handler(frame, "Invalid Opcode.");
}

void do_handler_device_unavailable(exception_frame_t * frame) {
	do_default_handler(frame, "Device Not Available.");
}

void do_handler_double_fault(exception_frame_t * frame) {
	do_default_handler(frame, "Double Fault.");
}

void do_handler_invalid_tss(exception_frame_t * frame) {
	do_default_handler(frame, "Invalid TSS");
}

void do_handler_segment_not_present(exception_frame_t * frame) {
	do_default_handler(frame, "Segment Not Present.");
}

void do_handler_stack_segment_fault(exception_frame_t * frame) {
	do_default_handler(frame, "Stack-Segment Fault.");
}

void do_handler_general_protection(exception_frame_t * frame) {
	do_default_handler(frame, "General Protection.");
}

void do_handler_page_fault(exception_frame_t * frame) {
	do_default_handler(frame, "Page Fault.");
}

void do_handler_fpu_error(exception_frame_t * frame) {
	do_default_handler(frame, "X87 FPU Floating Point Error.");
}

void do_handler_alignment_check(exception_frame_t * frame) {
	do_default_handler(frame, "Alignment Check.");
}

void do_handler_machine_check(exception_frame_t * frame) {
	do_default_handler(frame, "Machine Check.");
}

void do_handler_smd_exception(exception_frame_t * frame) {
	do_default_handler(frame, "SIMD Floating Point Exception.");
}

void do_handler_virtual_exception(exception_frame_t * frame) {
	do_default_handler(frame, "Virtualization Exception.");
}

初始化中断控制器

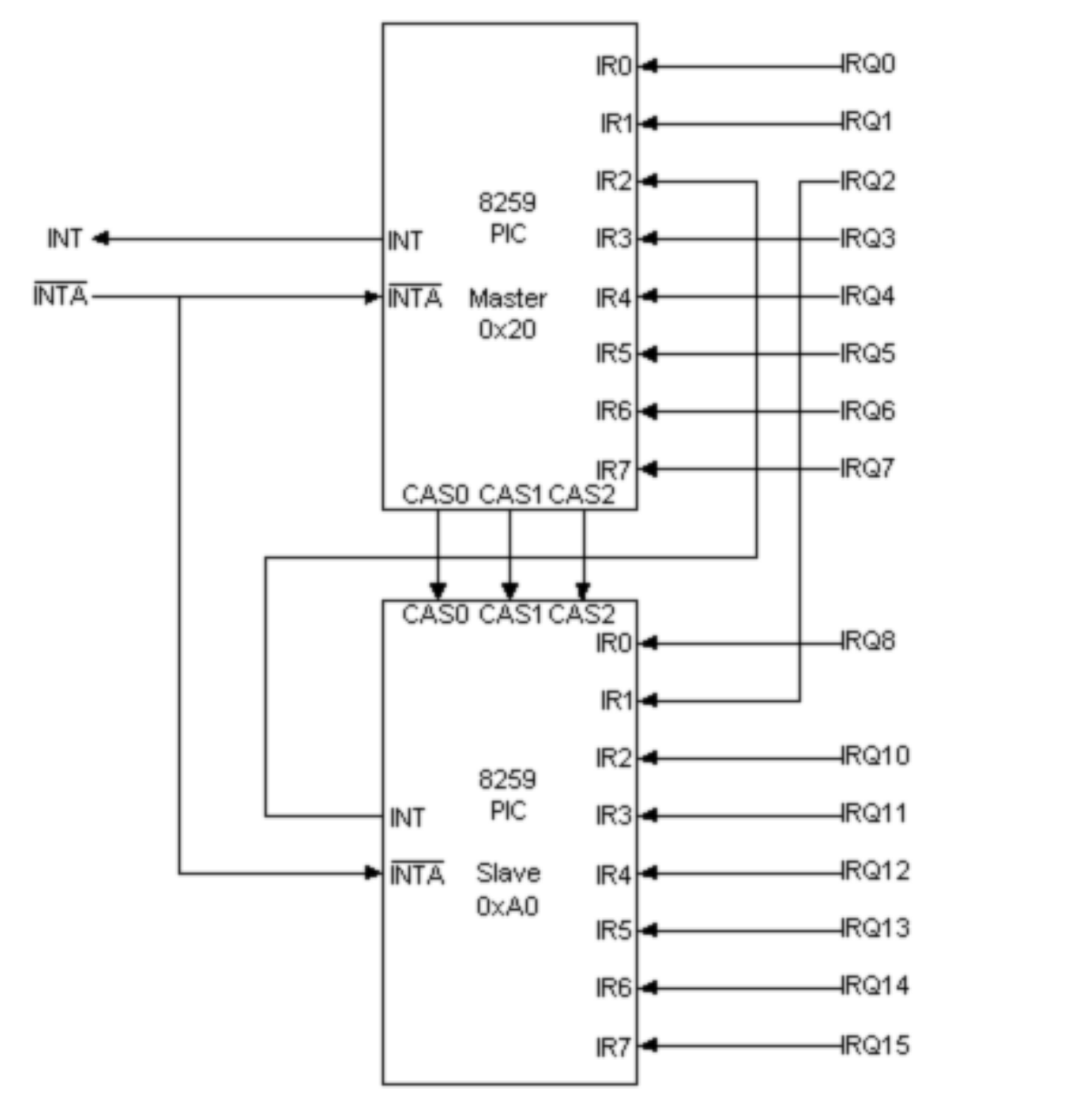

早期x86使用8259芯片来管理终端，使用两块8259级联来支持15种中断，随着多核处理器的发展，8259被APIC所取代

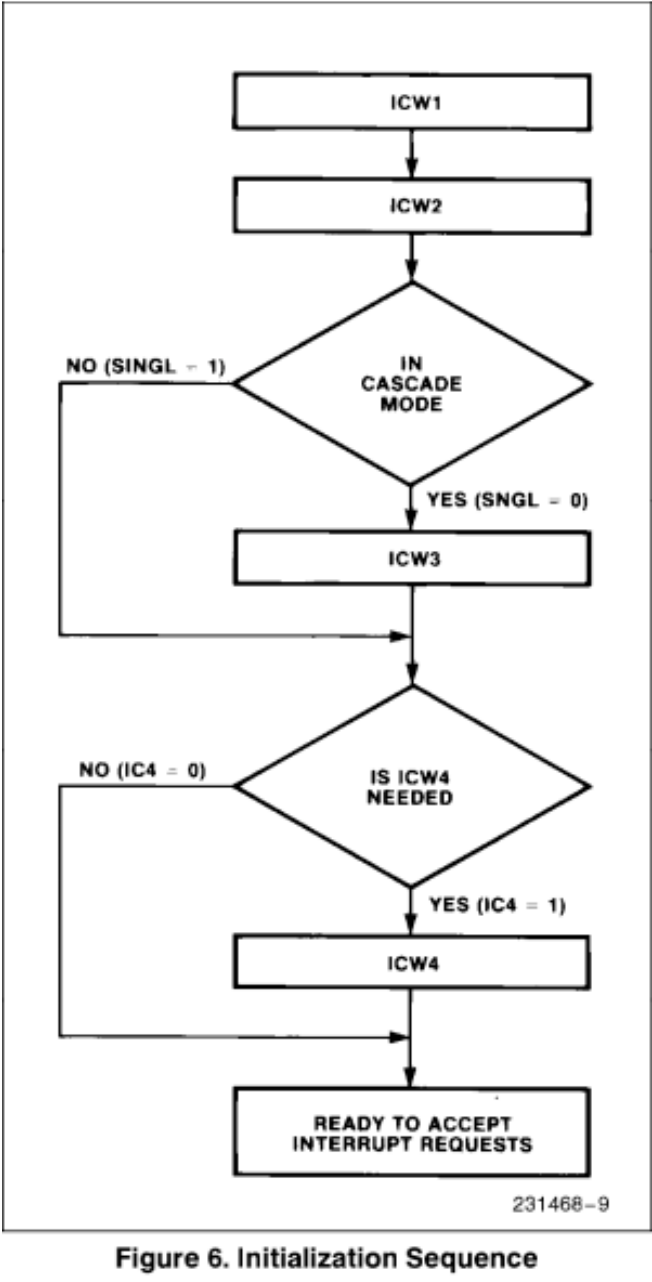

这里具体的硬件实现不需要关注，只需要关注相应的寄存器的配置。在对寄存器初始化时，需要分配对上述中的master和slave进行初始化。其中master对应的端口起始地址为0x20，slave对应的端口起始地址为0xA0。芯片的手册中给出了初始化流程和相应的寄存器格式说明。

8259的工作模式较为复杂，这里只做了非常简单的配置，不考虑中断嵌套、优先级等问题。具体配置如下：

  • 主片：边缘触发，级联、起始中断序号为0x20，IRQ2上有从片，普通全嵌套、非缓冲、非自动结束、8086模式
  • 从片：边缘触发，级联、起始中断序号为0x28，连接到主片的IRQ2上，普通全嵌套、非缓冲、非自动结束、8086模式

后续要使用定时器，因此需要做中断的开关函数。

启动定时器并开中断

中断的打开与关闭

中断的打开和关闭受制于两种配置，一个是8259A内部的IMR寄存器，还有一个EFLAGS的IF标志位。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
void irq_disable_global(void) { //关闭全局中断位
	cli();
}
void irq_enable_global(void) { //开启全局中断位
	sti();
 }

void irq_enable(int irq_num) {
	if(irq_num < IRQ_PIC_START) {
		return;
	}

	// 将IRQ编号转换为相对于PIC芯片的内部偏移量
	// IRQ_PIC_START通常为0x20（32），是8259 PIC在x86中断向量表中的起始位置
	irq_num -= IRQ_PIC_START;

	// 判断IRQ属于第一块还是第二块8259 PIC
	if (irq_num < 8) { // 第一块8259 PIC（主控制器），负责IRQ0-7
		// 1. 读取当前主PIC的中断屏蔽寄存器（IMR）
		// 2. 清除对应IRQ位（使用位运算 ~(1 << irq_num)）以启用该IRQ
		// 3. 将修改后的屏蔽字写回主PIC的IMR端口（0x21）
		uint8_t mask = inb(PIC0_IMR) & ~(1 << irq_num);
		outb(PIC0_IMR, mask);
	} else { // 第二块8259 PIC（从控制器），负责IRQ8-15
		// 1. 计算IRQ在从PIC中的相对编号（0-7）
		// 2. 读取当前从PIC的中断屏蔽寄存器（IMR）
		// 3. 清除对应IRQ位以启用该IRQ
		// 4. 将修改后的屏蔽字写回从PIC的IMR端口（0xA1）
		irq_num -= 8; // 转换为从PIC的内部偏移量
		uint8_t mask = inb(PIC1_IMR) & ~(1 << irq_num);
		outb(PIC1_IMR, mask);
	}

}

void irq_disable(int irq_num) {
	if(irq_num < IRQ_PIC_START) {
		return;
	}

	irq_num -= IRQ_PIC_START;


	if (irq_num < 8) {
		uint8_t mask = inb(PIC0_IMR) | ~(1 << irq_num);
		outb(PIC0_IMR, mask);
	} else {
		uint8_t mask = inb(PIC1_IMR) | ~(1 << irq_num);
		outb(PIC1_IMR, mask);
	}
}

定时器

定时器负责提供精准的时间基准和周期性中断，用于维护系统时间、计算进程执行时间片、实现睡眠等延时函数。x86系统中使用的定时器芯片是8253。

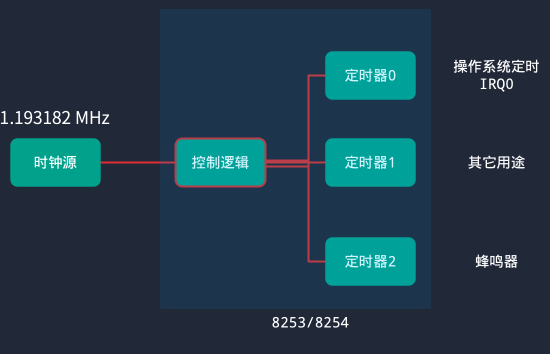

8253是一颗带有3个内部计数器的定时器的芯片，用于为计算机提供相关的定时和计数功能。其中，我们主要关心定时器/计数器0，因其余两个一般用于其它用途。
定时器0可单独计数，其输入的时钟频率为1.193182 MHz。在每个时钟节拍的作用下，进行递减计数。当减至0时，通过8259的IRQ0向CPU发出中断请求，CPU将进入中断服务程序运行。

13

为实现对8253进行配置，可通过如下端口进行设置。

端口地址 名称
0x40 定时器0数据端口
0x41 定时器1数据端口
0x42 定时器2数据端口
0x43 模式和命令端口

具体实现为：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
// 计算PIT的重装载值：将毫秒转换为PIT计数值
// PIT_OSC_FREQ = 1193180Hz (PIT的基准时钟频率)
// OS_TICK_MS = 期望的中断周期(毫秒)，例如10ms = 100Hz
// 公式：reload_count = (1193180 * 10ms) / 1000 = 11932 (约等于10ms)
uint32_t reload_count = (PIT_OSC_FREQ * OS_TICK_MS) / 1000;

/* 配置PIT通道0为模式3(方波发生器) */
// PIT_CHANNEL = 0x00 (选择通道0)
// PIT_LOAD_LOHI = 0x30 (先写低字节，再写高字节)
// PIT_MODE3 = 0x06 (模式3：方波输出，用于周期性中断)
outb(PIT_COMMAND_MODE_PORT, PIT_CHANNEL | PIT_LOAD_LOHI | PIT_MODE3);

// 写入16位计数值的低8位
outb(PIT_CHANNEL_DATA_PORT, reload_count & 0xFF);
// 写入16位计数值的高8位
outb(PIT_CHANNEL_DATA_PORT, (reload_count >> 8) & 0xFF);

// 注册定时器中断处理函数
// IRQ0_TIMER = 0x20 (PIT通道0对应的中断向量号)
// exception_handler_time = 自定义的中断处理函数
irq_install(IRQ0_TIMER, (irq_handler_t)exception_handler_time);

// 启用PIT通道0的中断
// 通过清除8259A PIC的IMR(中断屏蔽寄存器)对应位来启用IRQ0
irq_enable(IRQ0_TIMER);

定时器的中断会在以后一些延时函数、进程调度等地方用到。

以上就是中断与异常处理部分的记录。
